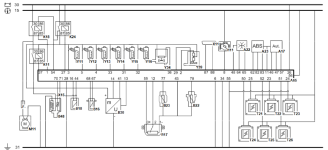

M50B20 MOTRONIC 3.1 BEYIN BAĞLANTI ŞEMASI


KodBileşen (İngilizce)Bileşen (Türkçe)
A17Automatic TransmissionOtomatik Şanzıman
A22A/C (Air Conditioning)Klima
A23ABS-ECU (Anti-lock Braking System - ECU)ABS-ECU (Kilitlenme Karşıtı Fren Sistemi - ECU)
A65ECU (Engine Control Unit)ECU (Motor Kontrol Ünitesi)
B16Inductive Crankshaft Position SensorEndüktif Krank Mili Pozisyon Sensörü
B18Inductive Camshaft Position SensorEndüktif Kam Mili Pozisyon Sensörü
B22Coolant Temperature SensorSoğutma Suyu Sıcaklık Sensörü
B23Air Temperature SensorHava Sıcaklık Sensörü
B30MAF Sensor (Mass Airflow Sensor)MAF Sensörü (Hava Akış Sensörü)
B48O2-Sensor with Pre-heaterÖn Isıtıcılı O2 Sensörü
FFuseSigorta
H11ECU LampECU Lambası
K11RelayRöle
K18Pump RelayPompa Rölesi
K24System RelaySistem Rölesi
M11Fuel PumpYakıt Pompası
R17Throttle Valve PotentiometerGaz Kelebeği Potansiyometresi
T21Ignition Coil Cyl. 1Ateşleme Bobini Silindir 1
T22Ignition Coil Cyl. 2Ateşleme Bobini Silindir 2
T23Ignition Coil Cyl. 3Ateşleme Bobini Silindir 3
T24Ignition Coil Cyl. 4Ateşleme Bobini Silindir 4
T25Ignition Coil Cyl. 5Ateşleme Bobini Silindir 5
T26Ignition Coil Cyl. 6Ateşleme Bobini Silindir 6
X11Diagnostic ConnectorArıza Teşhis Konnektörü
X15Cable ScreenKablo Ekranı
Y11Injector Cyl. 1Enjektör Silindir 1
Y12Injector Cyl. 2Enjektör Silindir 2
Y13Injector Cyl. 3Enjektör Silindir 3
Y14Injector Cyl. 4Enjektör Silindir 4
Y15Injector Cyl. 5Enjektör Silindir 5
Y16Injector Cyl. 6Enjektör Silindir 6
Y34Canister Purge ValveKanister Temizleme Valfi
Y39Idling Control ValveRölanti Kontrol Valfi
