r8 ateşleme bobini uzun tip		r8 ateşleme bobini orta ve kısa tip
1	12v		1	gnd
2	gnd		2	gnd
3	tetik		3	12v
4	gnd		4	tetik



[kadir]

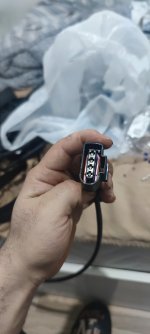

Benim tesisata bobin soketi 3 kablolu.
R8 takarken gnd kısmını birleştirip mi bağlamam gerekecek?



[ÖZER ECUHARD KARTAL]

fazla kalan gnd yi kulburator kapağına sikacaksiniz diğer gnd ile birleştirmeyi



[kadir]

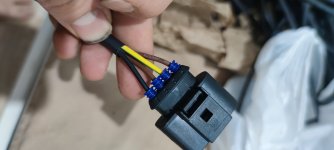

Orjinal şemaya tahmin yeşiller +12v
Renkli gelenler sinyallar tetikler
Bu kısmı ölçerek teyit etmem lazım

Eksiler +12v nin eksiler
Diğeri şase siyahlar

R8de metal kısımda gnd lerden hangisini olduğu multimetre ile anlayabilirim diye düşünüyorum ona görede şaseye veririm.

@Özer Ömer

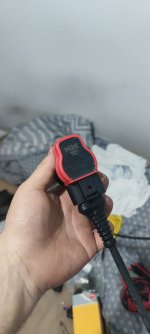

Orjinal bobin yerine düşünüyorum ama orjinal bobin yerine r8 niyetim var ama dikkat etmem gereken yer var mı?

Orijinal bobin kv bilgisini henüz bulamadım



[ÖZER ECUHARD KARTAL]

Ekli dosyayı görüntüle 73

Orjinal şemaya tahmin yeşiller +12v
Renkli gelenler sinyallar tetikler
Bu kısmı ölçerek teyit etmem lazım

Eksiler +12v nin eksiler
Diğeri şase siyahlar

R8de metal kısımda gnd lerden hangisini olduğu multimetre ile anlayabilirim diye düşünüyorum ona görede şaseye veririm.

@Özer Ömer

Orjinal bobin yerine düşünüyorum ama orjinal bobin yerine r8 niyetim var ama dikkat etmem gereken yer var mı?

Orijinal bobin kv bilgisini henüz bulamadım

yeşilleri 1 numaraya
siyahları 2 numaraya
renklileri 3 numaraya
kübüratöre 4 numaraya
bagla tamamdır. başka bişiye gerek yok



[kadir]

@Özer Ömer

Neden r8 bobin?
Tercih sebebi nedir?



[serkancakar34]

Kısa tip uzun tip nasıl anlıyoruz? Birde araya role ve sigorta ne koyuyoruz onun bağlantısı varmı



[ÖZER ECUHARD KARTAL]

Kısa tip uzun tip nasıl anlıyoruz? Birde araya role ve sigorta ne koyuyoruz onun bağlantısı varmı

STABİL V8 ECU BAĞLANTİ DİAGRAMI

www.haricibeyin.com

kısa tiple uzun tipi parça kodundan ayırabilirsin



[serkancakar34]

STABİL V8 ECU BAĞLANTİ DİAGRAMI

www.haricibeyin.com

kısa tiple uzun tipi parça kodundan ayırabilirsin

İki tane şase var birisi külbürstöre diğeri nereye takıcaz beyine mi giriyor



[ÖZER ECUHARD KARTAL]

İki tane şase var birisi külbürstöre diğeri nereye takıcaz beyine mi giriyor

istersen ikisinide kübüratöre baglayabilirsin istersen 2 numarayı sensör şasesine 4 numarayı külbüratöre sıkabilirsin. fakat ring yapmamaya özen göster.



[serkancakar34]

istersen ikisinide kübüratöre baglayabilirsin istersen 2 numarayı sensör şasesine 4 numarayı külbüratöre sıkabilirsin. fakat ring yapmamaya özen göster.

Ring yapma derken ne gibi



[ÖZER ECUHARD KARTAL]

Ring yapma derken ne gibi

yanlış sase bağlantısı ile dogru şase baglantısını çizdim anlarsın umarım



[serkancakar34]

Ekli dosyayı görüntüle 104

yanlış sase bağlantısı ile dogru şase baglantısını çizdim anlarsın umarım

Evet anladım teşekkürler
